概 述
LF08系列壓力開關是自動復位設計的開關，寬廣的壓力設定范圍，可以適用不同的要求。應用于空氣、水壓控制，電氣冷凍設備、室內空調或室內冷卻裝置的內部線路，家用冷卻系統，遠距離室外冷凝裝置的內部線路。典型應用：安全裝置/冷氣空調/冷凍設備。
技術參數
型號 LF08
介質
空氣、水、制冷劑、機油、潤滑油及其它類似碳氫化合物
壓力范圍\誤差\耐壓值
動作壓力值
默認誤差(可按客戶訂制)
耐壓
0.2~6bar(低壓)
±0.5bar
15bar
6~10bar
±0.7bar
35bar
11~20bar
±1bar
45bar
21~30bar
±1.5bar
31~45bar
±1.5bar
破裂壓力
5000psi
溫度
環境溫度：低壓-30~65℃,高壓-35~120℃
開關形式
單刀單擲(常開或常閉),單刀雙擲
電氣參數
120VAC6FLA,34.8LRA;240VAC3FLA,15LRA
單點動作：250VAC/0.5A
壓差≤0.5bar)36VDC/0.5A
120/240VAC 375VA;36VDC 3A
使用壽命
100000
壓力接口
請見選型表(可定制)
電氣連接
6.35*0.8;4.8*0.8;導線連接(可訂制長度和電氣插頭)
LF08訂貨編號
LF08-1111-145-175psi
ABCD 壓力設置：復位壓力145psi(備注)動作壓力175psi
備注：可定制無壓差，即動作值與復位值近似相同
編碼
電氣回路
接口材料
壓力連接類型
電氣連接類型
1
A單刀單擲-常閉
B 黃銅
C 1/8NPT
D 6.35×0.8
2
單刀單擲-常開
不銹鋼
1/4NPT
4.8×0.8
3
單刀雙擲
R1/8
18AWG線束
4
R1/4
5
G1/8
6
G1/4
7

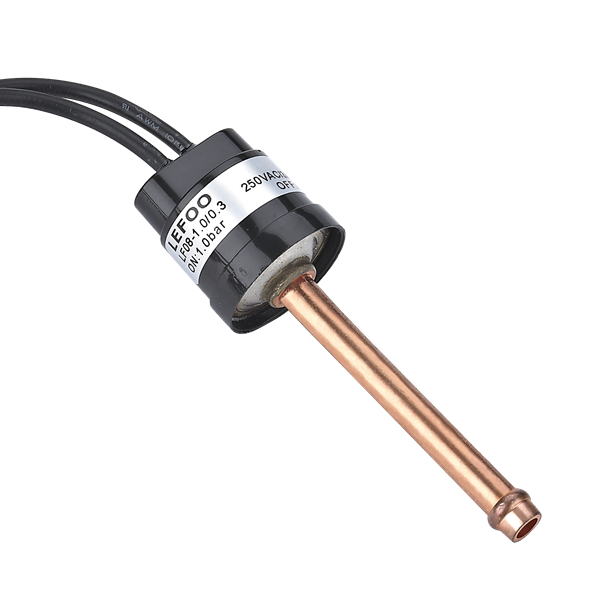

1/4紫銅管
8
7/16UNF外螺紋
9
7/16UNF內螺紋
10
7/16UNF內螺紋+閥芯
單位換算：1bar=14.5psi 1MPa=10bar
