概 述
LFG60多合一空氣質量變送器用于檢測多種空氣質量參數，包括溫濕度，CO2，PM2.5，PM10，VOC，甲醛，上限7個參數；可選隔離型/非隔離型RS485輸出，內置Modbus協議，實現多點布施數據實時檢測。室內型可配顯示屏及按鍵，現場分屏顯示空氣質量參數，通過按鍵配置通訊參數，可配三色LED指示燈直觀提示空氣質量情況；室內型和吸頂式都可通過撥碼配置RS485通訊地址。產品供電范圍寬，具有完善的過壓及反接保護；可廣泛應用于各類商業綜合體、智能樓宇辦公環境、酒店、機場以及學校等場所的多參數空氣質量監測。
技術參數
|
溫度 |
相對濕度 |
|||||
|
傳感器 |
數字式溫度傳感器 |
傳感器 |
數字式濕度傳感器 |
|||
|
量程 |
0~50℃ |
量程 |
0~100%RH |
|||
|
精度 |
±0.5℃@20℃；≤±1℃@0~50℃ |
精度 |
典型±3%RH@20℃ & 20~80%RH |
|||
|
響應時間 |
10~30S(20℃，慢流速空氣) |
響應時間 |
≤10s(20℃，慢流速空氣) |
|||
|
PM2.5/PM10 |
||||||
|
傳感器 |
激光粉塵傳感器，檢測粒徑0.3～10μm |
|||||
|
量程 |
PM2.5：0~500μg/m3，粒徑 0.3~2.5μm |
|||||
|
PM10: 0~600μg/m3，粒徑 0.3~10μm |
||||||
|
精度/一致性 |
PM2.5:±10μg/m3@0~100μg/m3,±10%FS@100~500/600μg/m3,@25℃ |
|||||
|
分辨率 |
1μg/m3 |
|||||
|
響應時間 |
連續測量模式單次響應時間＜1S，綜合響應時間＜10S |
|||||
|
CO2 |
||||||
|
傳感器 |
NDIR傳感器，帶ABC自校驗功能 |
|||||
|
量程 |
0~5000ppm |
|||||
|
精度 |
(±40ppm±3%MV)ppm |
|||||
|
響應時間（T90） |
2min |
|||||
|
VOC |
甲醛 |
|||||
|
傳感器 |
金屬氧化物半導體氣體傳感器 |
傳感器 |
電化學式氣體傳感器 |
|||
|
量程 |
0~2ppm |
量程 |
0~1ppm |
|||
|
分辨率 |
1ppb |
精度 |
±10%FS@25℃ |
|||
|
預熱時間 |
響應時間（T90） |
<120S |
||||
選型說明
代號及說明
備注
LFG60
多合一空氣質量變送器
型號
1
室內型
安裝
2
吸頂式
0
N/A
溫濕度
1
T&RH
---—
0
N/A
CO2
1
CO2
0
N/A
PM
1
PM2.5&PM10
0
N/A
VOC
1
VOC
0
N/A
甲醛
HCHO
RS0
非隔離型RS485
輸出
RS1
隔離型RS485
D
帶顯示按鍵
顯示按鍵
N
無顯示按鍵
帶三色LED
指示燈
N
無
LFG60 -RS0 -D -L
選型舉例
(室內型可選)
(室內型可選)

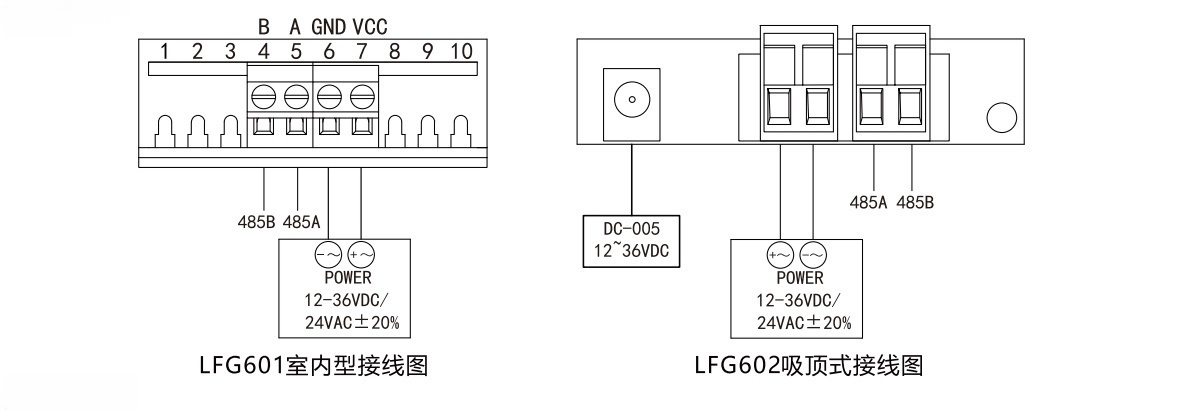

一、接線方式
根據選型不同，下圖分別室內型及吸頂式接線方式。注意吸頂式帶DC-005(5.5*2.1mm)電源插座，可用匹配電源適配器供電(12~36VDC),也可用接線端子供電(12～36VDC /24VAC±20%),但兩種供電方式不可同時接入!
二、安裝說明
1、室內型安裝
1.按下變送器后蓋下面的開蓋鍵打開變送器(如圖1、2);
2.按照接線圖完成電氣連接，并從過線孔引入線纜；
3.變送器后蓋有三個安裝孔，用膨脹螺釘將其固定于墻面(如圖3),也可以用螺釘固定在墻面預埋的86盒之上(如圖4);
4.將前蓋與底殼位置對準并扣緊，完成安裝(如圖5)。

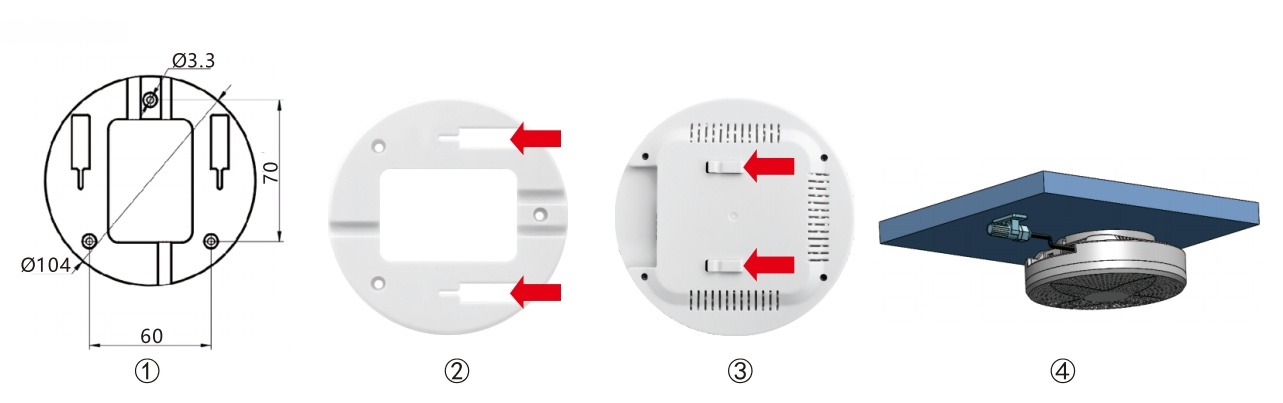

2、吸頂式安裝
1.在墻壁上打25mm深孔，將安裝底座固定至墻壁或屋頂上，安裝孔徑及間距如圖1(隨貨提供配件ST3*20螺釘及04*20塑料膨脹管);
2.按照接線圖完成電氣連接；
3.固定好安裝卡座后，將設備卡扣卡入安裝底座，如圖2、3,聽到卡入聲后即是安裝到位；
4.將外置溫濕度配套卡扣用膨脹螺釘固定于合適位置，安裝完成后如圖4。

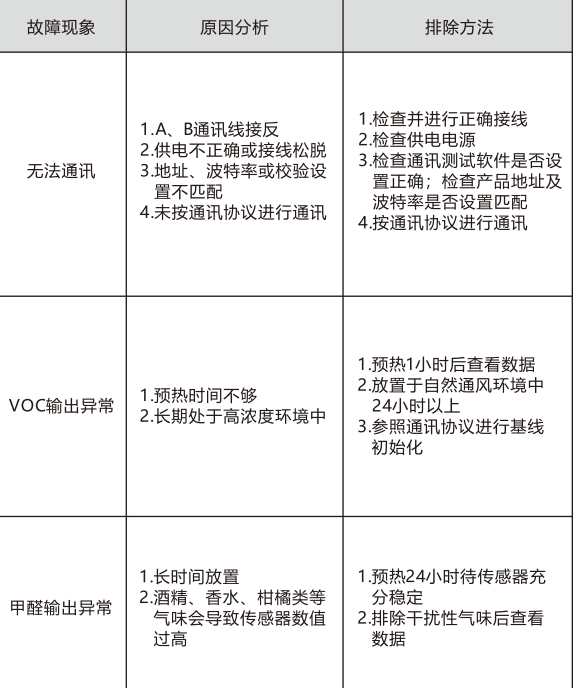

一、常見問題分析處理和解決方法
二、注意事項
使用前請確認：電源輸出電壓是否正確；安裝和接線時斷電操作；
●請勿將本產品用作安全或緊急停止裝置，或在任何其他可能導致人身傷害的應用中使用。●本產品適用于普通室內環境測量，若用戶長時間將儀器置于超
過測量范圍的環境中，可能導致測量準確度下降；在高水霧
(如溫泉、浴室)、油煙(如廚房)的環境中使用，有可能因
過度積塵、積油、進水而導致準確度下降甚至損壞；
●產品在安裝與使用時，應避免陽光直射或直接接觸熱源/冷
源；避免震動，震動對準確度有一定影響；
●產品安裝位置應高于地面20cm以上，避免地表附近的大顆粒
塵埃及絮狀物進入傳感器，導致傳感器污染和準確度下降；
●產品不能長時間放置于含有腐蝕性氣體(如各種硫化物等)的環境中，會損害觸感器；長時間處于高濃度有機氣體(如甲烷、乙烯、苯等)中，會導致傳感器零點發生漂移，恢復緩慢；禁止長時間在高濃度堿性氣中存放和使用。
