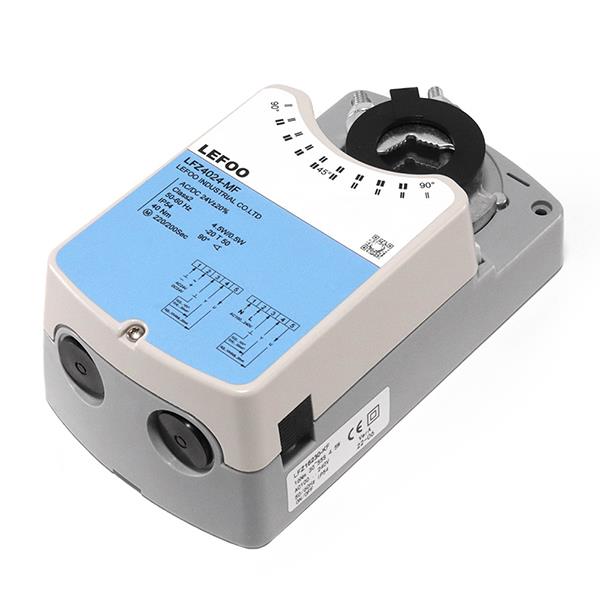

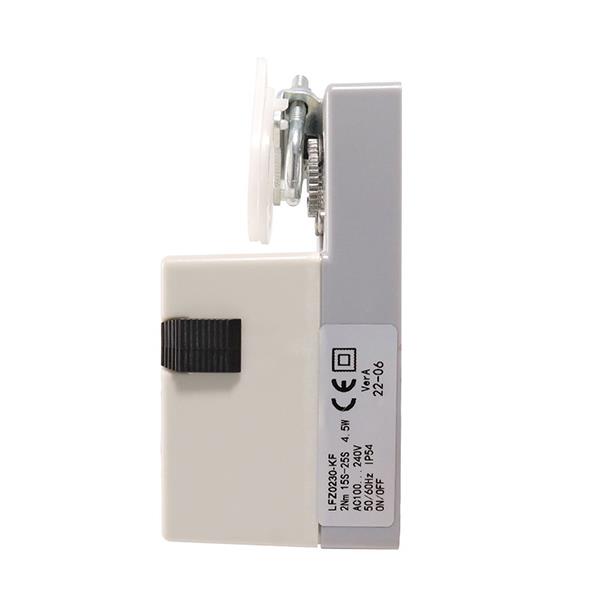

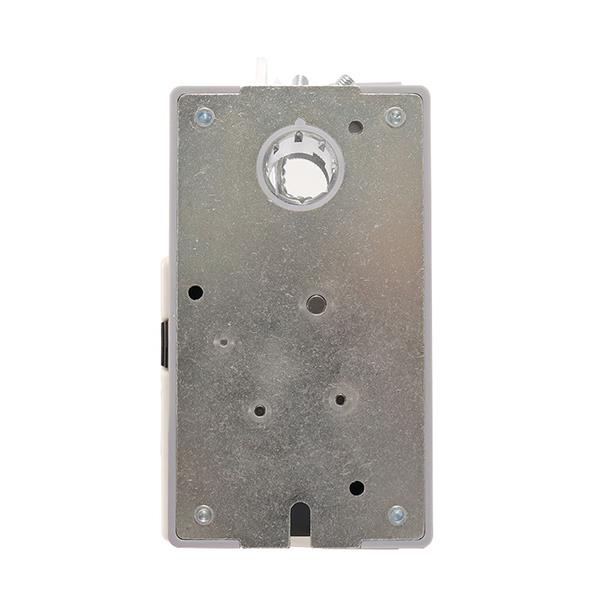

概 述
LFZ02/04/06/08/16/24/32/40系列電動風閥驅動器采用進口直流電機/無刷電機為該產品提供動力部分，可提供2NM、4NM、6NM、8NM、16NM、24NM、32NM、40NM的扭矩。該產品可直接應用于風系統，水系統的角行程控制，可實現電壓0(2)-10V電流0(4)-20毫安的信號控制，并提供相互間可以轉換的電流或者電壓信號反饋。安裝簡便，可輕松固定在方軸，圓軸或其他形狀的風閥連接軸上，該產品壽命長，噪音低，并可實現多功能智能控制。全系列產品均帶手動操作功能。產品防護等級Ip54,穩定高效，有全稱過載保護功能，全系產品帶手動限位。
技術參數
|
常規 數值 |
||
|
電氣參數 |
額定電壓 |
AC24V 50/60Hz DC24V /AC100…240V 50/60Hz |
|
額定電壓范圍 |
AC/DC19.2.28.8V /AC85…265V |
|
|
功耗 |
運行狀態<4.5W,待機狀態0.5W |
|
|
導線規格 |
0.5mm2 |
|
|
端子規格 |
最大2mm2 |
|
|
功能參數 |
扭矩 |
2NM/4NM/6NM/8NM 16NM/24NM/32NM/40NM |
|
適配風門面積 |
正常風阻情況下1NM匹配0.1個平方(包含密閉閥匹配方案) |
|
|
旋轉方向 |
可手動調節 |
|
|
手動操作 |
全系具備手動操作 |
|
|
旋轉角度 |
最大95°,全行程可通過機械限位調整 |
|
|
運行時間 |
選型表參數范圍內可微調 |
|
|
噪音水平 |
46db |
|
|
位置指示 |
機械指示 |
|
|
工作環境 |
電器等級 |
Ⅲ(安全低壓)Ⅱ(雙重絕緣) |
|
防護等級 |
IP54 |
|
|
工作環境溫度 |
—20.+50℃/IEC 721-3-3 |
|
|
儲藏環境溫度 |
—30+80℃/IEC 721-3v-2 |
|
|
溫度測試 |
95%RH,不結露/EN 60730-1 |
|
|
尺寸圖 |
尺寸 |
詳見尺寸圖 |
|
風門軸長度 |
>50mm |
|
|
風門軸規格 |
10-20圓軸10x10.16x16方軸 |
|
|
重量 |
<1.3kg |
|
型號參數
型號 輸出力矩 電源電壓 運行時間 控制信號 選配F輔助開關

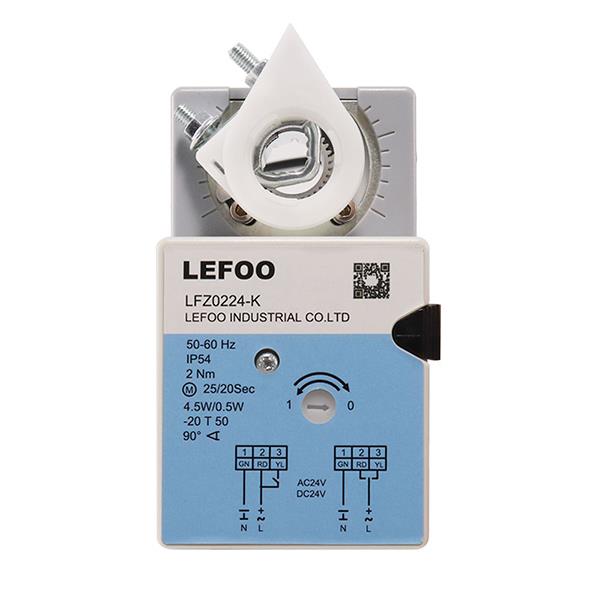

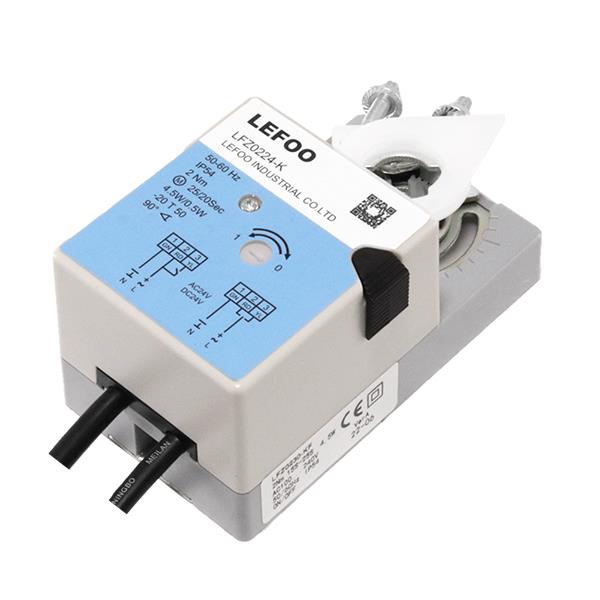

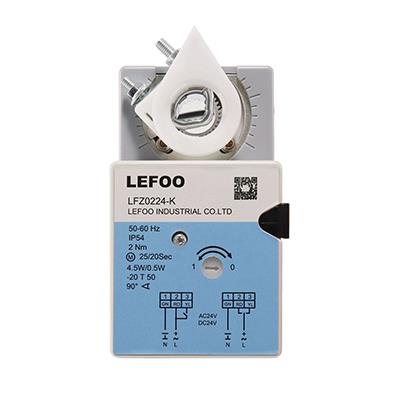

LFZ0224/230-K/KF
2N
24V/230V
20-25S
開關控制
一組輔助開關
LFZ0224/230-M/MF
2N
24V/230V
20-25S
0(2)～10V/0(4)～20mA
一組輔助開關
LFZ0424/230-K/KF
4N
24V/230V
25-30S
開關控制
兩組輔助開關
LFZ0424/230-M/MF
4N
24V/230V
25-30S
0(2)～10V/0(4)～20mA
兩組輔助開關
LFZ0624/230-K/KF
6N
24V/230V
25-30S
開關控制
兩組輔助開關
LFZ0624/230-M/MF
6N
24V/230V
25-30S
0(2)～10V/0(4)～20mA
兩組輔助開關

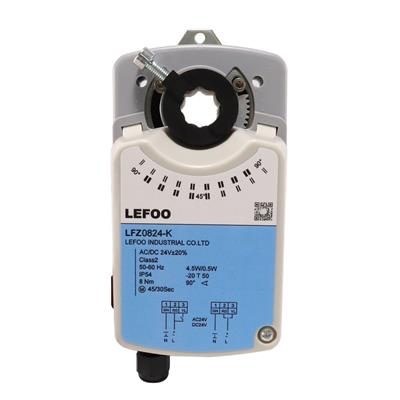

LFZ0824/230-K/KF
8N
24V/230V
30-45S
開關控制
兩組輔助開關
LFZ0824/230-M/MF
8N
24V/230V
30-45S
0(2)～10V/0(4)～20mA
兩組輔助開關
LFZ1624/230-K/KF
16N
24V/230V
30-45S
開關控制
兩組輔助開關
LFZ1624/230-M/MF
16N
24V/230V
30-45S
0(2)～10V/0(4)～20mA
兩組輔助開關
LFZ2424/230-K/KF
24N
24V/230V
120-160S
開關控制
兩組輔助開關
LFZ2424/230-M/MF
24N
24V/230V
120-160S
0(2)～10V/0(4)～20mA
兩組輔助開關
LFZ3224/230-K/KF
32N
24V/230V
160-200S
開關控制
兩組輔助開關
LFZ3224/230-M/MF
32N
24V/230V
160-200S
0(2)~10V/0(4)～20mA
兩組輔助開關
LFZ4024/230-K/KF
40N
24V/230V
200-220S
開關控制
兩組輔助開關
LFZ4024/230-M/MF
40N
24V/230V
200-220S
0(2)~10V/0(4)～20mA
兩組輔助開關
