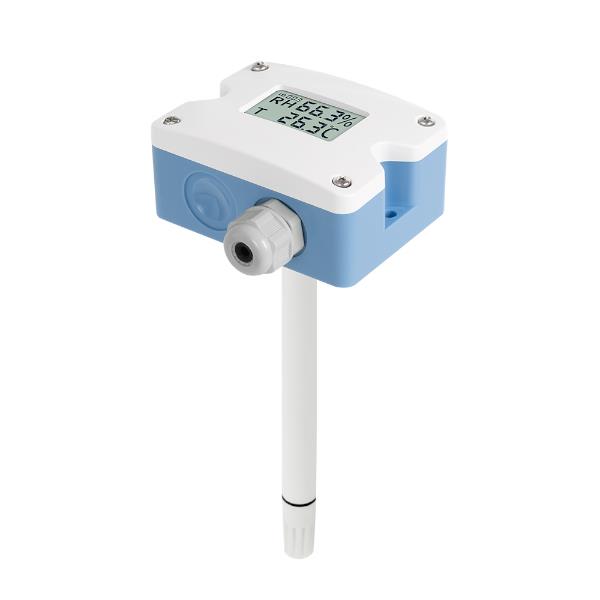

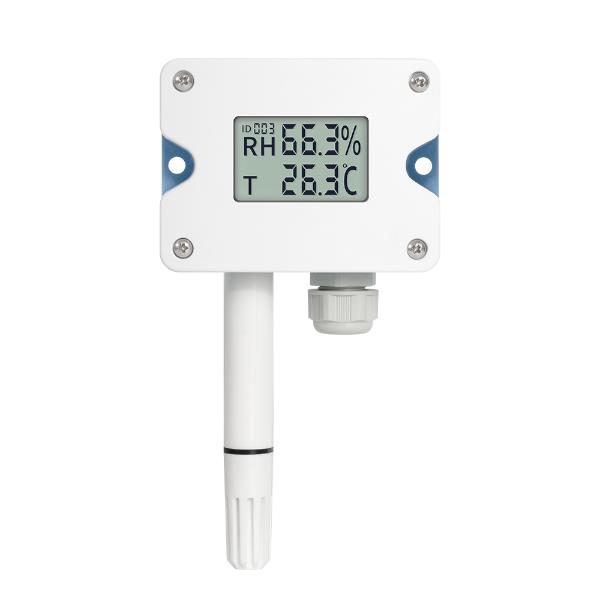

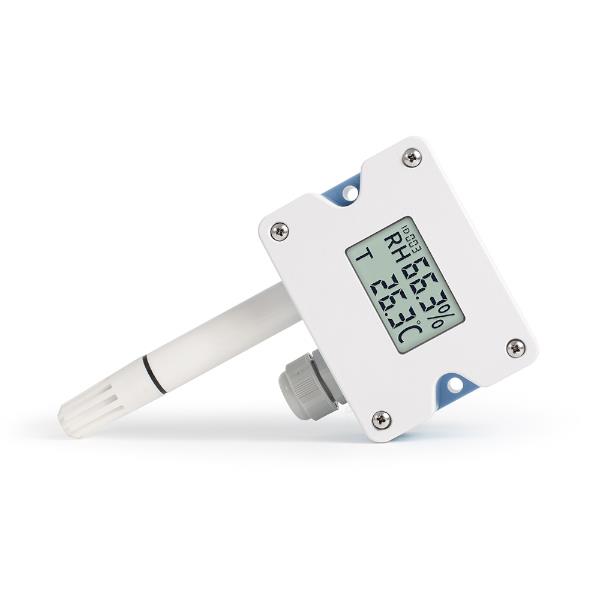

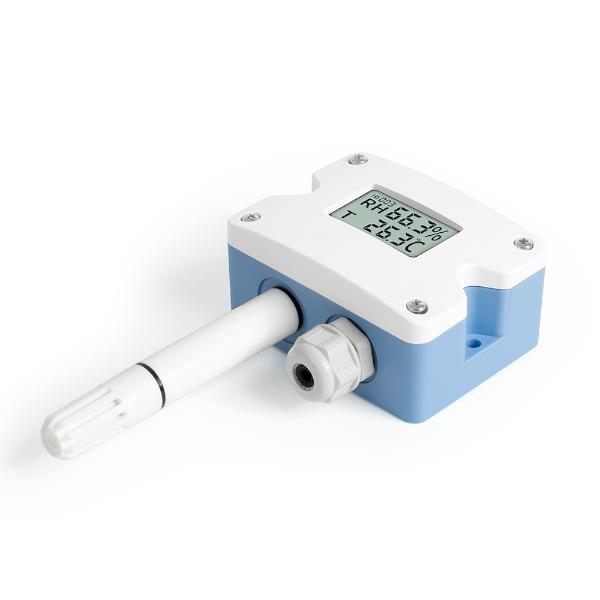

概 述
LFH10A系列溫濕度變送器是專為工業應用而設計的一款變送器，有壁掛、管道、分體三種安裝方式，電流、電壓、RS485三種輸出模式可選，現場適裝能力強，接線柱設計適合快速安裝，可廣泛應用于機房、暖通空調、樓宇、倉儲、蔬菜大棚、養殖場等需要對溫濕度測量的場所。
技術參數
（1）相對濕度
|
傳感器 |
數字式 |
|
量程 |
0%~100%RH |
|
輸出 |
輸出：RS485/Modbus,0~10VDC,4~20mA可選 |
|
精度 |
±3%@ 20℃ & 20~80%RH |
|
響應時間 |
≤10s(20℃，慢流速空氣) |
（1）溫度
|
傳感器 |
數字式或熱電阻，見選型表 |
|
|
量程 |
0~50℃,-20~60℃等 |
|
|
輸出 |
4~20mA,0~10VDC,RS485/Modbus可選 |
|
|
熱電阻 |
見選型表和熱電阻分度表 |
|
|
精度 |
數字式傳感器：±0.3℃@0-60℃(見溫度精度曲線);熱電阻：典型±0.2~0.4℃@25℃,見選型表 |
|
|
電源 |
電壓型/485型15~35VDC |
電流型14.5~35VDC(RL=2500) |
|
輸出負載 |
≤250Ω(電流型),≥2KΩ(電壓型) |
|
|
顯示 |
可選LCD顯示，帶單位顯示和背光(4~20mA不帶背光) |
|
|
外殼材料 |
PC外殼、PA6探桿和高分子過濾器(可選不銹鋼探頭和不銹鋼燒結過濾器) |
|
|
工作環境 |
-20~60℃,5%-95%RH(非冷凝) |
|
|
防護等級 |
IP65 |
|
選型說明
代號及說明
備注
LFH10A1-
壁掛型溫濕度變送器
型號
LFH10A2-
風管型溫濕度變送器
LFH10A3-
分體型溫濕度變送器
3
±3%RH(0.3℃)
精度范圍
V10
0~10VDC(三線)
濕度輸出
A4
4~20mA(二線)
RS
RS485/Modbus
V10
0~10VDC(三線)
0
PT1000,±0.2℃@0℃
溫度輸出
A4
4~20mA(二線)
1
PT100,±0.2℃@0℃
RS
RS485/Modbus
2
NTC20K,±0.4℃@25℃
6
NTC10K,±0.4℃@25℃
0
無
溫度量程
1
0～50℃
2
-20~60℃
8
其它(客戶指定)
0
無
顯示
1
LCD顯示
LFH10A1 3 A4 A4 1 1
選型舉例

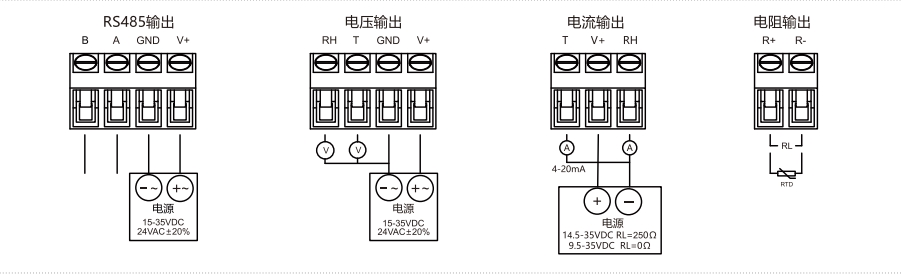

1、接線說明

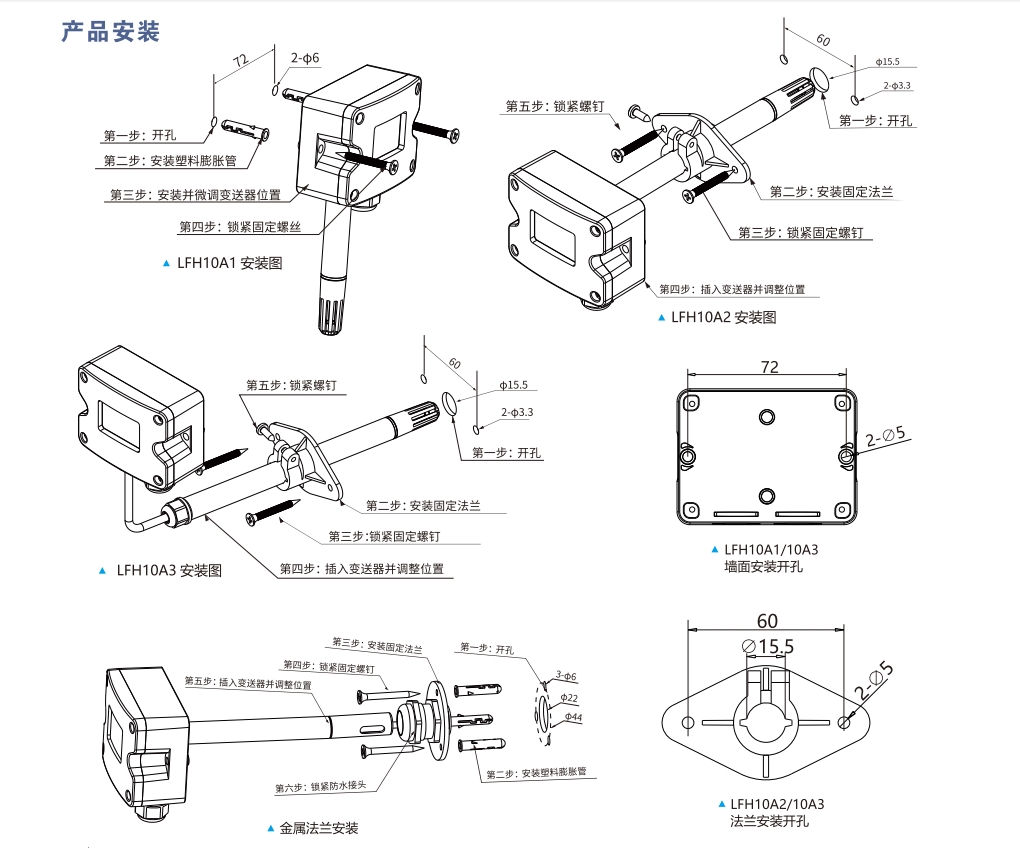

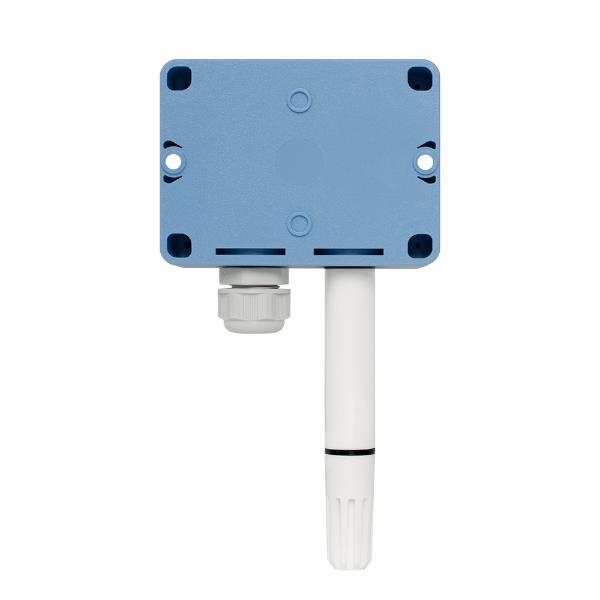

2、安裝說明
1.LFH10A2建議使用法蘭附件安裝，插入深度可調節。用二個螺絲固定安裝法蘭在風管上，法蘭上的螺絲可以鎖緊插入的探頭
風管開孔為φ15.5mm.探頭安裝完畢后要對風管做好密封，以免漏氣。
2.LFH10A1/10A3掛墻安裝時應垂直，并注意探頭朝下。安裝位置應遠離影響測量的因素，如冷、熱源等，并應避免陽光直射或雨淋，必要時應另行安裝遮陽板或防雨罩。在安裝平面處按照安裝圖的開孔尺寸(見上圖)開2個固定孔，再用2顆螺絲固定底盒LFH10A3探頭管安裝描述與LFH10A2使用法蘭安裝相同
3.打開上蓋，通過防水接頭將電源線及信號線接入底盒內，根據接線圖完成接線，并將上蓋安裝回原樣。要注意防水接頭與底盒的密封(有密封圈),和上蓋與底盒的密封(有密封圈),以使整體防護等級達到IP65。
